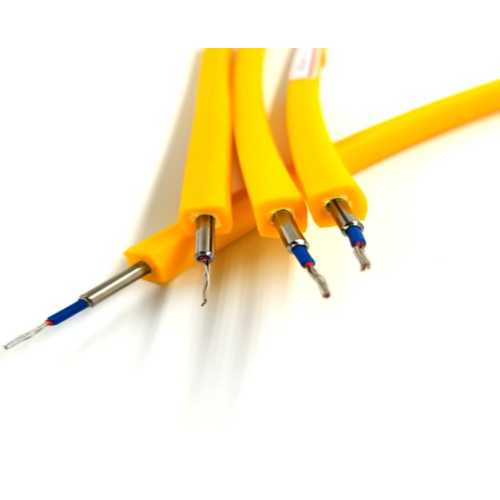

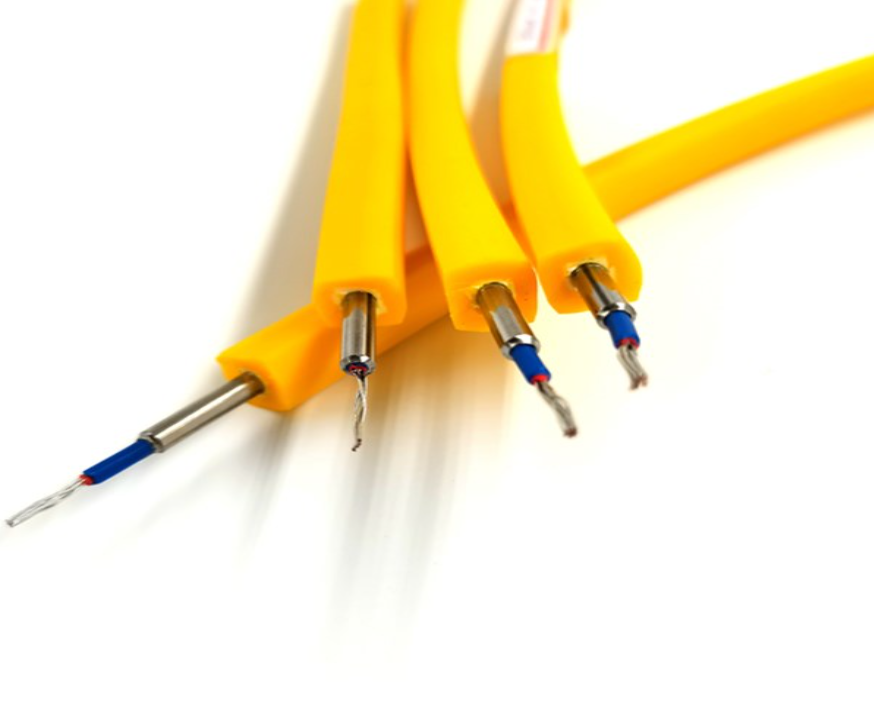

O Cabo Encapsulado em Tubulação (TEC) é um tipo especializado de cabo projetado para ambientes exigentes, principalmente no setor de petróleo e gás. É essencialmente um cabo de sinal envolto em um tubo metálico protetor, permitindo suportar condições adversas como alta pressão, abrasão e flutuações de temperatura. Os produtos TEC estão disponíveis em diversos diâmetros de tubo, de 1/8″ a 5/8″, com diversas espessuras de parede.
O cabo encapsulado em tubulação é comumente usado em indústrias como produção de petróleo e gás, monitoramento de poços de petróleo, fonte de alimentação para equipamentos e instrumentação de fundo de poço e equipamentos de detecção de pressão.

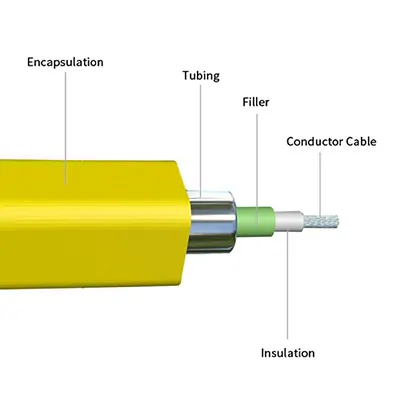

Para resumir os materiais e suas funções, a tabela abaixo destaca opções comuns:
| Component | Material Options | Purpose & Benefits |
|---|---|---|
| Core (Electrical) | Copper (solid or stranded), often with high-temp insulation (XLPE, PEEK) | Carries power or electrical signals; copper offers excellent conductivity and reliability for downhole gauges and tools. Insulation ensures no shorting and withstands heat. |
| Core (Optical) | Silica Optical Fiber (single-mode or multi-mode), with protective coating | Transmits data as light (for telemetry or sensing). Immune to electrical interference; can provide distributed measurements (temperature, acoustic) along the well. |
| Outer Tubing | 316L Stainless Steel | Standard metal sheath for general downhole conditions; corrosion-resistant in “sweet” wells (no H₂S) and strong enough for high pressure. |
| Incoloy 825 / Alloy 825, Inconel 625, Monel 400 | High nickel alloys for sour service (H₂S present) or high-corrosion environments. Maintain strength and corrosion resistance in extreme conditions, albeit at higher cost. | |
| Duplex or Super Duplex Stainless Steel | Enhanced strength and corrosion resistance; used when higher tensile loads or extra corrosion margin is needed (e.g., deep wells, subsea applications). | |
| Encapsulation Jacket | Polypropylene (PP) | External plastic layer for mechanical protection; improves impact resistance and prevents metal-to-metal contact. Suitable for moderate temperatures (typically up to ~85–100°C). Eases handling during installation. |
| PVDF (Kynar) or Nylon | High-performance jackets for higher temperature operation (PVDF stable to ~130–150°C) and chemical resistance. Provide protection in more extreme wells where PP would soften. | |
| None (Bare Cable) | No polymer jacket; used when smallest OD is required or in very high-temperature wells where polymers would not survive. Relies solely on metal sheath for protection. |
Cada material de um cabo TEC é escolhido para garantir que o cabo final possa operar durante anos em um ambiente difícil de fundo de poço sem falhas . Por exemplo, um manômetro de fundo de poço em um poço de gás ácido profundo pode usar um cabo com um tubo de liga 825 (para resistir a H₂S), um condutor de cobre isolado para alta temperatura no interior e talvez nenhuma capa de polímero porque a temperatura do poço pode exceder o limite do polímero. Por outro lado, um medidor de poço de petróleo mais simples em um ambiente ameno pode usar um tubo inoxidável 316L e uma camisa de polipropileno para economizar custos e aumentar a durabilidade durante a implantação.
Os cabos TEC vêm em vários tipos e configurações para atender a diferentes aplicações de poços. As principais variações incluem o número e tipo de condutores internos, a presença de encapsulamento e combinações multilinhas. Abaixo estão as configurações de cabos TEC mais comuns e seus usos típicos:
| TEC Cable Style | Description | Typical Use Cases |
|---|---|---|
| Single-Conductor Bare TEC | One copper conductor in a metal tube, no outer polymer. Slim profile, high-temp capable. | Permanent downhole gauges in high-temperature wells or wells with minimal clearance. Common for basic pressure/temperature sensors where robustness is key and space is tight. |
| Multi-Conductor TEC | Two or more conductors within one metal tube (usually slightly larger diameter). May be bare or encapsulated. | Advanced sensors or multi-drop gauge systems requiring separate lines (e.g., pressure and temperature separate, or redundant gauges). Also used for certain electric downhole tools needing multiple feed-through wires. |
| Fiber-Optic TEC | One or more optical fibers inside a metal tube, with or without polymer jacket. | Distributed sensing (DTS for temperature along the wellbore, DAS for acoustic/vibration monitoring) and high-speed data transmission. Often deployed in smart wells or for reservoir surveillance. |
| Polymer-Encapsulated TEC | A metal-sheathed TEC cable with an outer plastic jacket (round or square cross-section). | Deviated or horizontal wells where cable needs extra protection; high-vibration installations; general use where handling damage is a concern. Easier to clamp on tubing due to uniform shape. |
| Flatpack (Composite Bundle) | Multiple parallel lines (could be TEC + control line, or multiple TEC cables) encapsulated together in a flat profile. | Complex completions with various downhole devices. For example, wells with an ESP pump (power cable) plus a monitoring TEC line and a chemical injection line all run together neatly. Simplifies installation in offshore or deviated wells by consolidating lines. |
Conforme mostrado, os cabos TEC podem ser adaptados às exigências técnicas do poço. Quer se trate de um simples cabo de condutor único para monitorar a pressão de entrada de uma bomba ou de um pacote sofisticado com fibra óptica para vigilância de reservatórios, a natureza modular do projeto do TEC permite que os engenheiros misturem e combinem componentes. É importante consultar especialistas em cabos e considerar os parâmetros do poço (pressão, temperatura, fluidos, requisitos do dispositivo) ao selecionar o tipo de cabo TEC para um trabalho. Na próxima seção, veremos onde esses cabos são realmente utilizados no campo petrolífero e por que eles são tão cruciais.
